【计算机组成原理】存储系统（三）—— 主存储器与CPU的连接
发布时间：2024-04-02       编辑：网络中心       浏览次数：

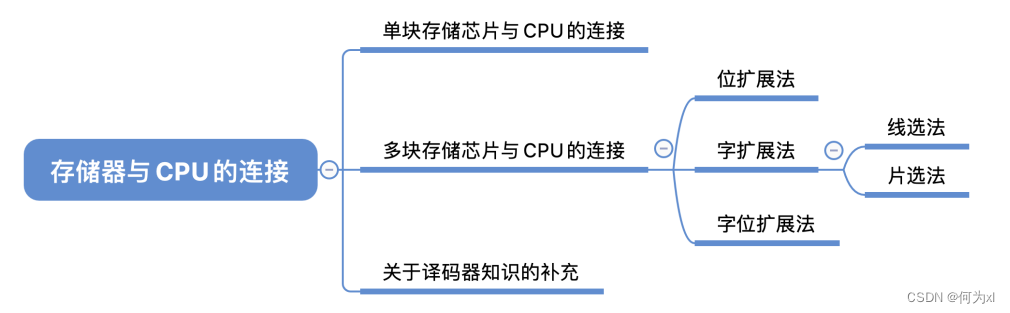

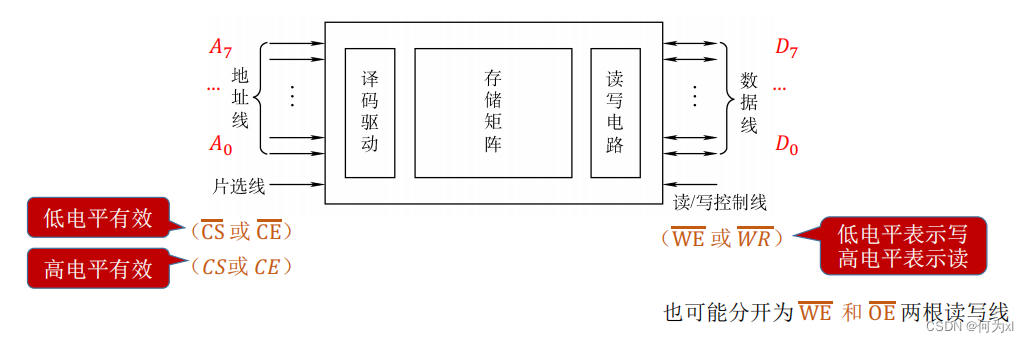

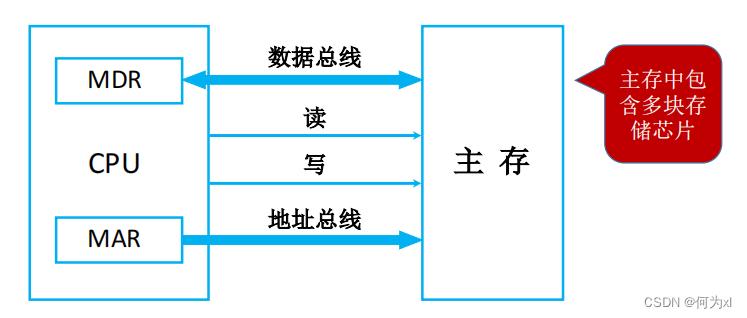

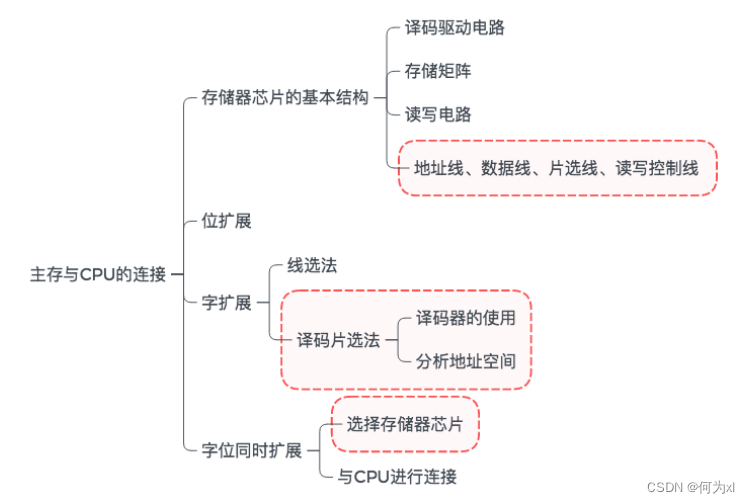

一、主存储器与CPU的连接

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

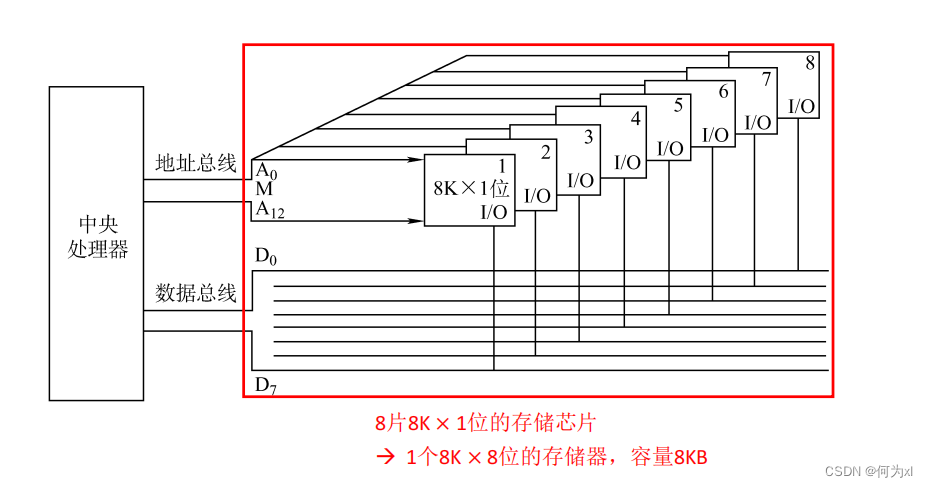

（一）、增加主存的存储字长-位扩展

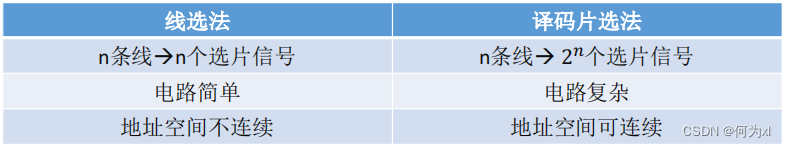

（二）、增加主存的存储字数-字扩展

在这里插入图片描述

在这里插入图片描述

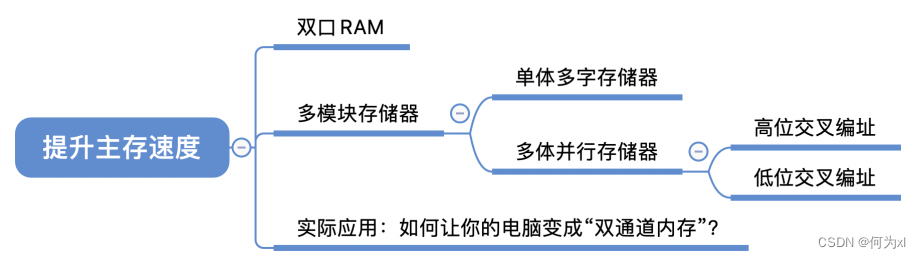

一、双口RAM & 多模块存储器

在这里插入图片描述

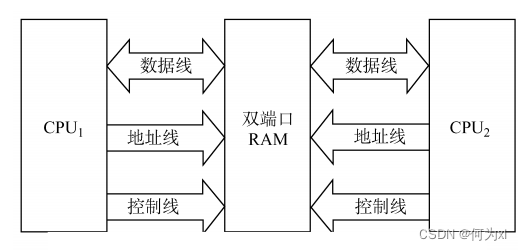

（一）、双端口RAM

在这里插入图片描述
需要有两组完全独立的数据线、地址线、控制线。CPU、RAM中也要有更复杂的控制电路

两个端口对同一主存操作有以下4种情况：

  1. 两个端口同时对不同的地址单元存取数据。

  2. 两个端口同时对同一地址单元读出数据。

  3. 两个端口同时对同一地址单元写入数据。 【写入错误】

  4. 两个端口同时对同一地址单元，一个写入数据，另一个读出数据。 【读出错误】

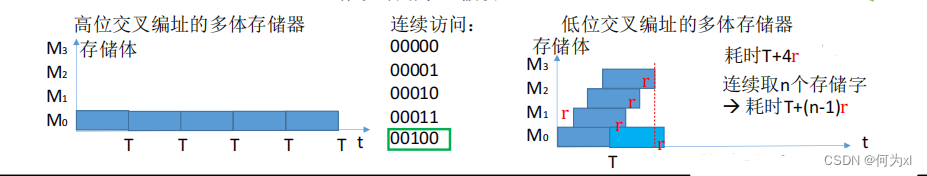

（二）、多体并行存储器

在这里插入图片描述

每个存储体存取周期为T，存取时间为 r，假设 T=4r

在这里插入图片描述

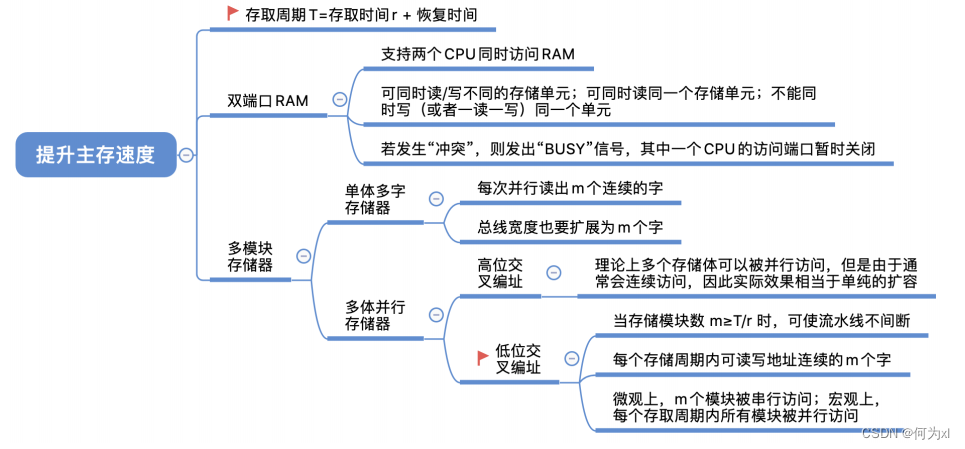

（三）、总结

在这里插入图片描述

链接：https://blog.csdn.net/weixin_43848614/article/details/126822189

作者：何为xl
